CRY8500 Serisi SonoCam Pi Akustik Kamera

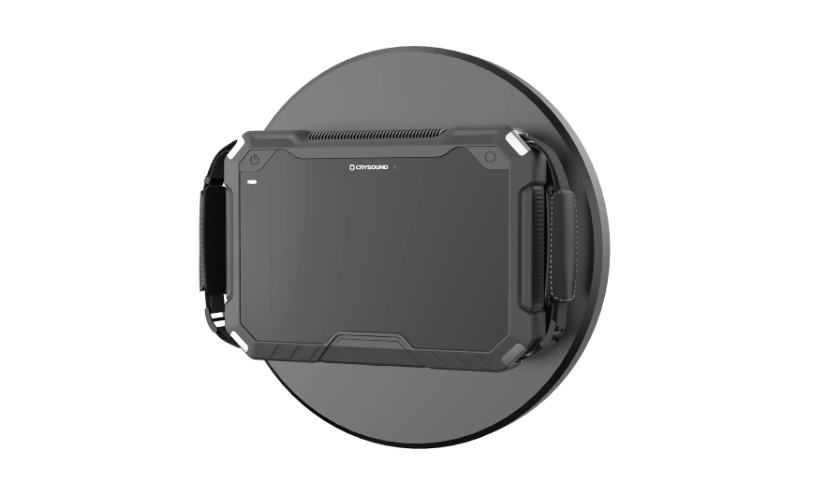

SonoCam Pi, hızlı ve doğru ses görüntüleme uygulamalarını desteklemek için tasarlanmış el tipi bir akustik kamera geliştirme kitidir.
- Yüksek Performanslı Donanım: 208 adede kadar MEMS mikrofonu ve 30 cm’den büyük dizin boyutuyla bu geliştirme kiti, tek bir sistemde hem yakın alan hem de uzak alan ölçümleri yapabilir.
- Mobilite ve Hassasiyet: Hafif ve taşınabilir yapısıyla akustik teşhislerde mobiliteyi yeniden tanımlayarak akustik test ve analizler için ideal bir araç haline gelir.
- Geniş Uygulama Yelpazesi: Hem yakın hem de uzak alan ölçüm yeteneği; akustik laboratuvar araştırmaları, mekanik arıza veya hava kaynaklı gürültü tespiti, akustik zayıf noktaların görselleştirilmesi ve otomotiv ile tüketici elektroniğinde ses kalitesinin optimize edilmesi gibi çok çeşitli alanlar için uygundur.
Teknik Özellikler
Akustik Performans
- Mikrofon Dizini: 128 kanaldan başlayıp 208 kanala kadar yükseltilebilir MEMS mikrofon yapısı.
- Beamforming (Işın Oluşturma) Frekansı: 200 Hz – 20 kHz (110 cm dizin ile).
- NAH (Yakın Alan Akustik Holografisi) Frekansı: 20 Hz – 20 kHz (110 cm dizin ile).
- Ses Basınç Seviyesi (SPL): 28 dB – 132 dB.
- Dinamik Aralık: 40 dB'e kadar.
- Ölçüm Mesafesi: 0.01 m (yakın temas) ile 500 m (uzak mesafe) arası geniş menzil.
Görüntüleme ve Ekran
- Kamera Çözünürlüğü: 13 Megapiksel yüksek çözünürlük.
- Görüş Açısı (FOV): 94° Yatay (H) × 76° Dikey (V).
- Dijital Zoom: 1× - 6× arası yakınlaştırma.
- Ekran: 8 inç boyutunda, 1920 × 1200 çözünürlüklü kapasitif dokunmatik ekran.
- Parlaklık: 600 nit (otomatik ayarlama destekli).
- Aydınlatma: Karanlık ortamlar için 4 adet LED ışık.
Veri ve Bağlantı
- Depolama: 64 GB dahili ve 64 GB harici microSD kart desteği.
- Formatlar: .jpg (resim), .mp4 (video), .wav (ses) ve .cdat (ham veri).
- Veri Aktarımı: USB-C (USB 3.0), Wi-Fi, HDMI ve microSD kart.
- Ses Çıkışı: 3.5 mm kulaklık girişi.
- Kablosuz: Wi-Fi (802.11ac) ve Bluetooth 5.2.
Fiziksel ve Çevresel Yapı
- Dizin Boyutları: 30 cm, 70 cm ve 110 cm seçenekleri.
- Ağırlık: 2.9 kg (30 cm versiyon) ile 3.8 kg (110 cm versiyon) arası.
- Çalışma Sıcaklığı: -20°C ile +50°C arası.
- Nem Dayanımı: %10 - %80 yoğunlaşmasız nem.
Özelleştirilebilir ve Değiştirilebilir Mikrofon Dizini
SonoCam Pi'nin mikrofon dizini, "tak-çalıştır" (plug-and-play) değişimine olanak tanıyan modüler bir tasarıma sahiptir. Kullanıcılar, ölçüm yapacakları nesnenin boyutuna ve frekans aralığına göre en uygun dizini esnek bir şekilde seçebilirler.
Sistem şu anda dört farklı dizin seçeneği sunmaktadır:

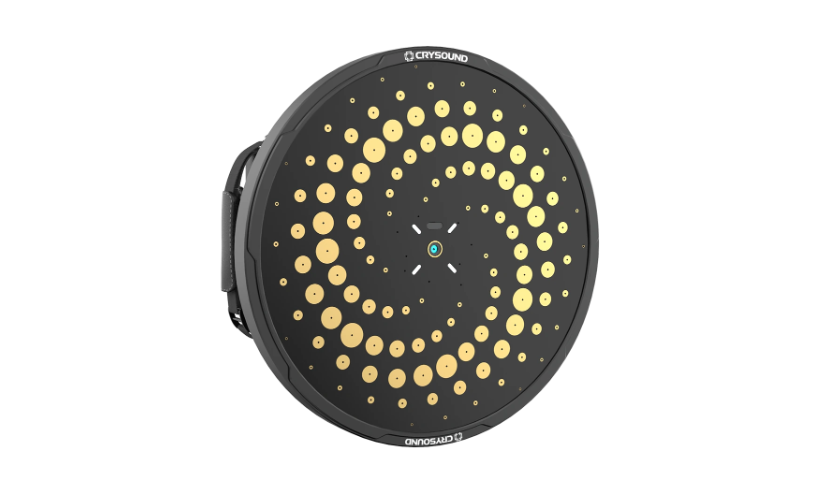

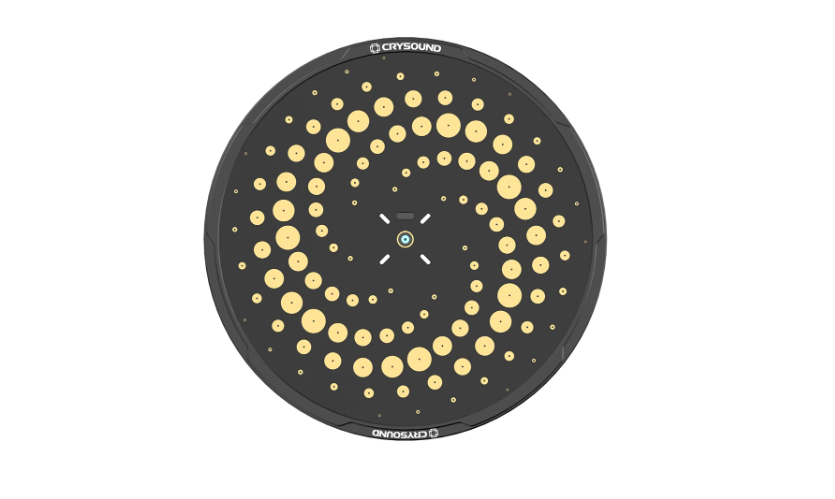

- 30 cm / 208 Kanallı Mikrofon Dizini

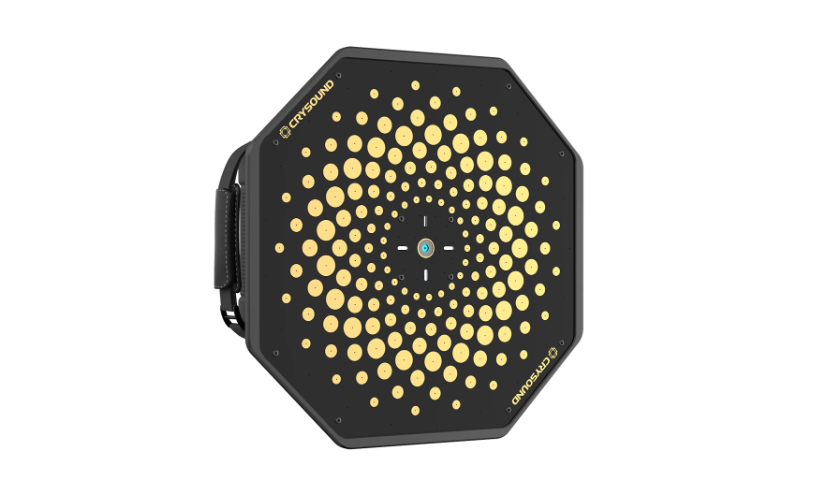

- 30 cm / 128 Kanallı Mikrofon Dizini

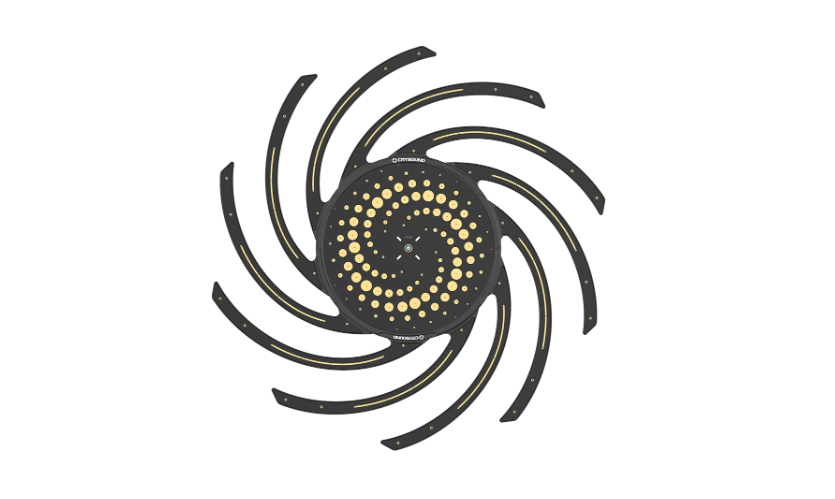

- 70 cm / 208 Kanallı Mikrofon Dizini

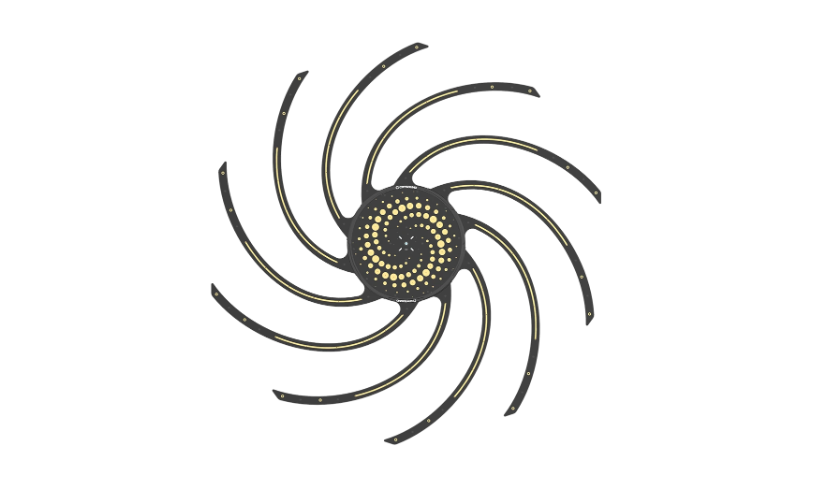

- 110 cm / 208 Kanallı Mikrofon Dizini
Bu modüler yapı, cihazın hem laboratuvar ortamındaki küçük bileşenlerin analizinde hem de açık alandaki büyük endüstriyel ekipmanların denetiminde aynı gövde ile kullanılabilmesini sağlar.
Opsiyonel Uzak Alan Işın Oluşturma (Beamforming) veya Yakın Alan Holografisi
SonoCam Pi geliştirme kiti, tek bir sistem içerisinde hem yakın alan hem de uzak alan ölçümlerini gerçekleştirme kabiliyetine sahiptir.
- Işın Oluşturma (Beamforming) Frekans Aralığı: 110 cm ve 208 kanallı mikrofon dizini ile 200 Hz – 20 kHz.
- Holografi (NAH) Frekans Aralığı: 110 cm ve 208 kanallı mikrofon dizini ile 20 Hz – 20 kHz.
Bu çift yönlü ölçüm yeteneği, düşük frekanslı detaylı analizlerden (holografi) yüksek frekanslı uzak mesafe tespitlerine (beamforming) kadar geniş bir çalışma spektrumu sunar.
Gerçek Zamanlı Dalga Formu Çıkışı İçin Açık API
SonoCam Pi, 208 kanallı dalga formu ve video çıkışı için gerçek zamanlı API desteği sunar. Bu özellik, kullanıcıların donanım platformunu kendi özel projelerine entegre etmelerine olanak tanır.
- Özel Algoritma Geliştirme: Müşteriler, mikrofon dizini ve donanım altyapısını kullanarak kendi algoritmalarını ve uygulamalarını geliştirebilirler.
- Matlab Entegrasyonu: Geliştirilen algoritmalar, Matlab yazılımı aracılığıyla PC üzerinde doğrudan uygulanabilir ve test edilebilir.
- Ham Veri Erişimi: 208 kanalın tamamından gelen ham ses verilerine erişim, ileri düzey akustik araştırmalar ve derin öğrenme tabanlı ses tanıma çalışmaları için ideal bir zemin hazırlar.
Sınıf 1 (Class 1) Frekans Tepkisi
SonoCam Pi, bir ses seviyesi ölçer (sound level meter) performansıyla tasarlanmış ve hesaplanmıştır. Sınıf 1 frekans tepkisi gereksinimlerini karşılayarak, yüksek doğrulukta ses seviyelerini görüntülemenize ve sesin tam olarak nereden geldiğini 8 inçlik dokunmatik ekranda hassasiyetle belirlemenize olanak tanır.
- Yüksek Doğruluk: Laboratuvar standartlarında hassasiyet sunar.
- Hassas Lokalizasyon: Ses kaynaklarını görselleştirirken frekans sapmalarını minimize eder.
- Profesyonel Standartlar: Endüstriyel akustik ölçümler ve yasal uyumluluk testleri için gereken teknik kriterleri sağlar.
500 Metreden Drone Tespiti ve Konumlandırma
SonoCam Pi, 30 cm boyutundaki 208 kanallı mikrofon dizini sayesinde 500 metre menzile kadar drone'ları tespit etme ve izleme kapasitesine sahiptir.
- Zorlu Koşullarda Tespit: En güç çevresel şartlarda bile akustik dalgaları yakalar ve ekrana anlık görsel olarak yansıtır.
- 500 Metre Menzil: Küçük drone'ları dahi 500 metre mesafeden nokta atışı hassasiyetle ve güvenle algılar.
- Gerçek Zamanlı Takip: Tespit edilen drone'un konumunu 8 inçlik ekranda "ısı haritası" olarak anlık görüntüler.
8 Saate Kadar Çalışma Süresi
Tek bir şarj edilebilir Li-ion batarya, 4 saate kadar kesintisiz çalışma sağlar. SonoCam Pi, standart olarak 2 batarya ile sunulur ve toplamda 8 saate kadar kullanım ömrü sunar.
- Tam Gün Denetim: Pakete dahil olan yedek batarya sayesinde tam gün boyunca test yapılmasına olanak tanır.
- Akıllı Batarya Yönetimi: Standart paket, iki adet akıllı batarya ve zahmetsiz şarj yönetimi için akıllı şarj cihazı içerir.
- Şarj Göstergesi: Her batarya üzerindeki LED göstergeler güncel şarj seviyesini göstererek kullanıcıların iş planlamasını verimli yapmasını sağlar.
