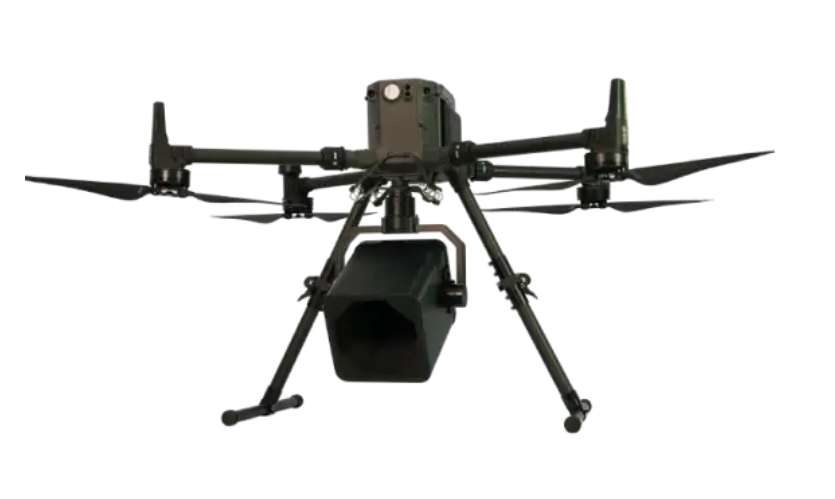

CRY2626G Drone Tabanlı Akustik Görüntüleme Kamerası
CRY2626G, basınçlı sistem sızıntıları ve elektriksel kısmi deşarj tespiti için dünyanın ilk drone'a monte edilebilen akustik görüntüleme kamerasıdır. Mikrofon dizini ve "beamforming" teknolojisini kullanarak ses kaynağı verilerini yüksek çözünürlüklü video görüntüsü üzerine bindirir.
- Drone Entegrasyonu: Basınçlı gaz kaçaklarını ve kısmi deşarj hatalarını havadan hızla tespit eder.
- 2 Eksenli Gimbal: Drone kumandası üzerinden sağlanan yatay ve dikey (pan/tilt) kontrolü ile esnek görüntüleme sağlar.
- DJI SKYPORT Uyumluluğu: Hızlı montaj ve demontaj imkanı sunarak operasyonel hazırlık süresini kısaltır.
- Hafif ve Dayanıklı: En zorlu çevresel koşullara direnen, sağlam ve hafif alüminyum alaşımlı gövde.
- Veri Yönetimi: Fotoğraf ve video modlarını destekler; verileri yüksek kapasiteli TF kartında depolar.
Teknik Özellikler
Akustik ve Görüntüleme Performansı
- Mikrofon Dizini: 128 kanal MEMS mikrofon.
- Frekans Aralığı: 2 kHz – 48 kHz.
- Ses Basınç Seviyesi (SPL): 28 dB – 132 dB.
- Algılama Mesafesi: 0.5 m – 35 m arası etkili menzil.
- Görsel Kamera: 8 Megapiksel çözünürlük, 62° görüş açısı (FOV).
- Odak Uzaklığı: 3.04 mm.
Gimbal ve Mekanik Kontrol
- Yatay Hareket (Pan): -90° ile +90° arası.
- Dikey Hareket (Tilt): -90° ile -20° arası.
- Hassasiyet: 1° kontrol doğruluğu.
- Veri ve Yazılım Özellikleri
- Fonksiyonlar: PRPD Spektrumu, kısmi deşarj tipi tanımlama ve mikrofon testi.
- Raporlama: Gaz sızıntıları ve kısmi deşarj için ISO 50001 uyumlu şablonlar.
- Formatlar: .jpg (fotoğraf), .mp4 (video), .wav (ses).
- Depolama: 8 GB dahili, 64 GB harici TF kart desteği.
Fiziksel ve Çevresel Özellikler
- Uyumlu Dronlar: DJI M300 RTK, DJI M350 RTK (Skyport V2 konnektör).
- Uçuş Süresi: Çevresel koşullara bağlı olarak yaklaşık 30 dakika.
- IP Koruma: IP42.
- Çalışma Sıcaklığı: -20°C ile +50°C arası.
- Ağırlık ve Boyut: 1.4 kg / 340 × 232 × 167 mm.
Güvenlik ve Standartlar
- Güvenlik: IEC 61010-1.
- EMC: IEC 61326-1.
- Dayanıklılık: 2g titreşim (IEC 60068-2-6) ve 25g şok direnci (IEC 60068-2-27).

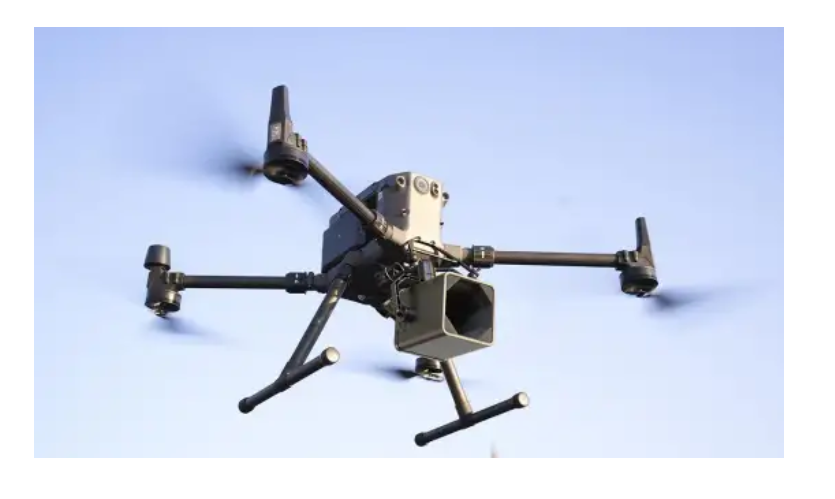

Kilometrelerce Uzaktan Deşarj ve Sızıntı Tespiti
Drone tabanlı akustik görüntüleme kamerası, özellikle enerji nakil hatları ve gaz boru hatlarının uzun mesafeli denetimleri için tasarlanmış son teknoloji bir çözümdür.
- Geniş Hat Denetimi: Kilometrelerce uzanan enerji hatları boyunca kısmi deşarj (PD) türlerini tespit ederek elektrik varlıklarının güvenilirliğini sağlar.
- Üstün Mobilite: İnsanlar için ulaşılması zor veya tehlikeli olan bölgelere (yüksek rakımlı kuleler, sarp araziler) havadan kolayca ulaşır.
- Hızlı ve Hassas Teşhis: Gerçek zamanlı görselleştirme sayesinde, bakım operasyonlarının hızını ve doğruluğunu artırır, arıza risklerini minimize eder.
- Operasyonel Güvenlik: Denetim personelinin fiziksel olarak tehlikeli alanlara girme zorunluluğunu ortadan kaldırarak iş güvenliğini en üst düzeye çıkarır.

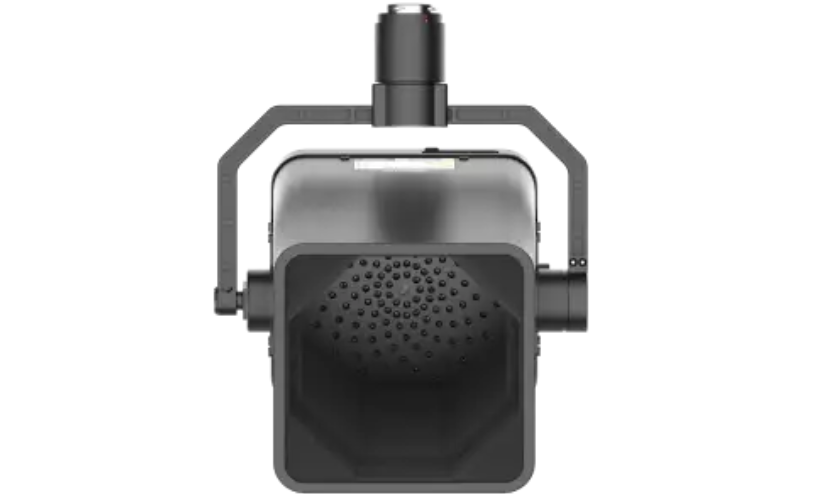

Drone Tabanlı Akustik Görüntüleme Kamerası: Gelişmiş Sistem Tasarımı
CRY2626G'nin üstün performansı ve çok yönlülüğü, birbirini tamamlayan iki temel bileşene dayanmaktadır:
- Akustik Görüntüleme Ünitesi: Sistemin kalbi olan bu ünite, gelişmiş ses sensörleri (mikrofon dizini) ve algoritmalarla donatılmıştır. Endüstriyel ortamlardaki sızıntıları ve kısmi deşarjları (PD) yüksek hassasiyetle, gerçek zamanlı olarak tespit eder.
- Çift Eksenli Gimbal (Sarsıntı Önleyici): Kameraya benzersiz bir stabilite ve kontrol kabiliyeti kazandırır. Sarsıntısız hareket ve hassas açı ayarlamaları sunarak, drone hareket halindeyken veya rüzgarlı koşullarda bile kameranın hedef bölgeye net bir şekilde odaklanmasını sağlar.
Bu entegre tasarım, havadan yapılan denetimlerde hem görsel netliği hem de akustik verinin doğruluğunu garanti altına alarak operasyonel verimliliği maksimize eder.
Gelişmiş Drone Pervane Gürültüsü Bastırma
Drone pervanelerinin gürültüsü her zaman kaçınılmaz bir sorundur. Drone pervane gürültüsünü azaltmak için sistem, fiziksel gürültü bastırma ve gelişmiş sinyal işlemenin bir kombinasyonunu içerir. Sistem, drone'un pervaneleri tarafından üretilen gürültüyü fiziksel olarak engelleyen ve sönümleyen üç katmanlı ses emici malzeme kullanır.
Ek olarak, yenilikçi "HyperVision" algoritması, akustik görüntülerdeki hedef ses emisyonlarını arka plan gürültüsünden ayırt ederek ve izole ederek gürültüyü daha da azaltır.

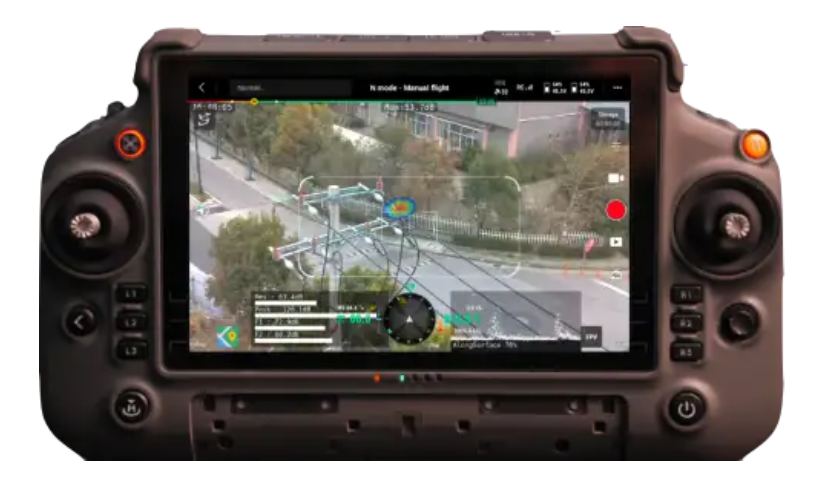

Drone Kumandası Üzerinden Anlık Takip
CRY2626G Drone tabanlı akustik görüntüleme kamerası, gerçek zamanlı sonuçların doğrudan drone kumandası üzerinden izlenmesine olanak tanıyarak endüstriyel denetimlere benzersiz bir kolaylık getirir.
- Canlı Veri Aktarımı: Sistem, canlı akustik görüntüleme verilerini kumanda ekranına ileterek operatörlerin kritik bilgilere anında erişmesini sağlar.
- Anlık Görselleştirme: Drone karmaşık ve ulaşılması zor alanlarda ilerlerken, gerçek zamanlı görselleştirme sayesinde kısmi deşarjlar ve diğer anomaliler anında tespit edilir.
- Hızlı Karar Verme: Operatörler, uçuş sırasında sızıntı veya deşarj noktalarını net bir şekilde görerek müdahale stratejilerini anlık olarak geliştirebilirler.

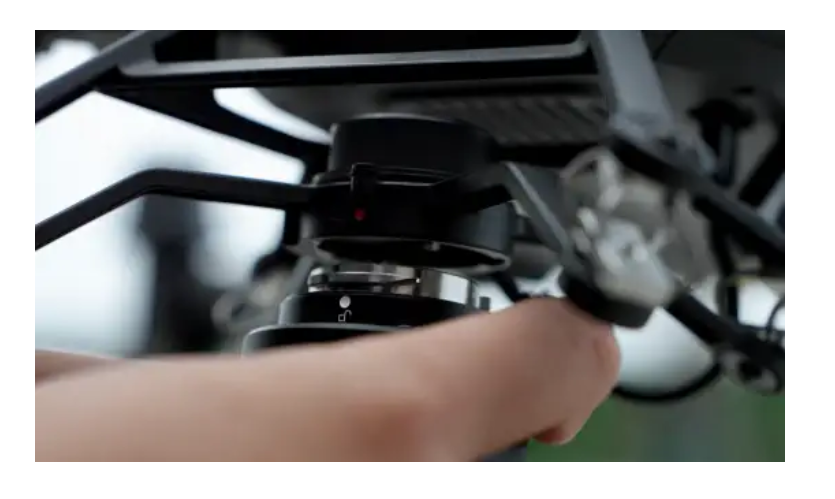

Rutin Denetimler İçin Hızlı Kurulum ve Taşınabilirlik
CRY2626G Drone tabanlı akustik görüntüleme kamerası, SKYPort bağlantısı aracılığıyla drone'lar ile sorunsuz entegrasyon sunarak hızlı konuşlandırma ve operasyon imkanı sağlar.
- Bir Dakikada Havalanma: Sistem doğrudan DJI M300 ve M350 modellerine bağlanabilir; bu sayede kurulum ve kalkış sadece bir dakika içinde gerçekleştirilir. Bu hızlı kurulum yeteneği, denetimlerin neredeyse anında başlamasını sağlayarak operasyonel verimliliği ve müdahale hızını artırır.
- Taşınabilirlik Odaklı Tasarım: Hızlı kurulum özelliklerinin yanı sıra CRY2626G, taşınabilirlik kriterlerine göre tasarlanmıştır. Cihaz, sahada rahat taşıma ve kullanım kolaylığı sağlayan tekerlekli koruyucu bir taşıma çantasıyla birlikte gelir.
- Operasyonel Esneklik: Bu tasarım özellikleri, hareketliliğin ve hızlı erişimin kritik olduğu rutin denetimler için özellikle faydalıdır.

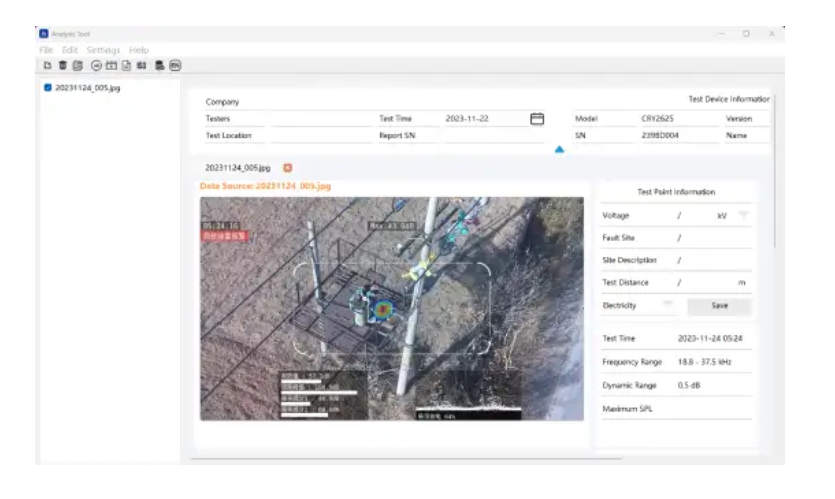

Gelişmiş Raporlama Yazılımı
CRY2626G Drone tabanlı akustik görüntüleme kamerası, denetim verilerinin analizini ve belgelenmesini iyileştirmek için tasarlanmış kapsamlı bir raporlama yazılımı ile tamamlanır.
- Kullanıcı Dostu Arayüz: Operatörlerin yakalanan akustik görüntülerden kolayca ayrıntılı raporlar oluşturmasına olanak tanıyan sezgisel bir arayüz sunar.
- Uçtan Uca İş Akışı: Veri toplama ve analizden, rapor oluşturma ve dağıtımına kadar tüm denetim süreci modernize edilmiştir.
- Hızlı Aksiyon: Yazılımın sağladığı veriler sayesinde bakım ekipleri sorunlara hızla müdahale edebilir, operasyonel verimliliği artırabilir ve en yüksek güvenlik ve güvenilirlik standartlarını koruyabilir.
