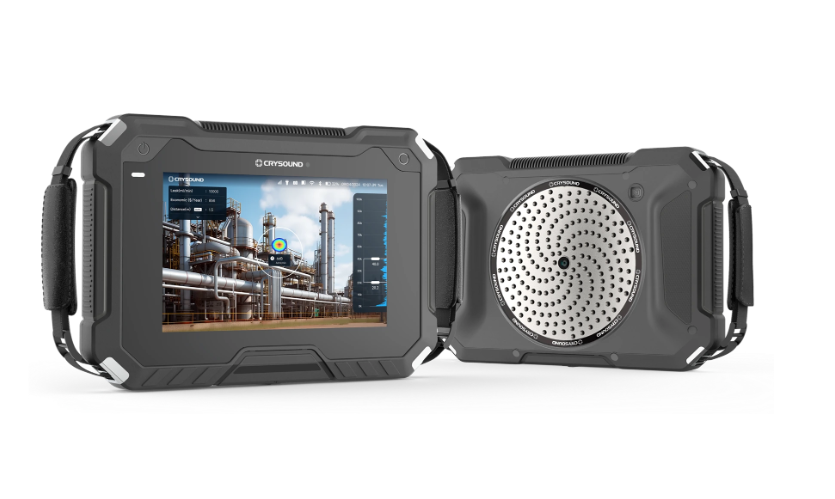

CRY8124 Gelişmiş Akustik Görüntüleme Kamerası
CRYSOUND'un en ileri teknolojisine sahip CRY8124, endüstriyel denetimlerde devrim yaratan gelişmiş yeteneklere sahiptir. Sızıntı tespiti, elektriksel kısmi deşarj (PD) tanımlama ve mekanik bozulmaların belirlenmesinde üstün performans sunar. Hassasiyet ve verimlilikte yeni bir standart belirleyen CRY8124, 200 mikrofonu (sektördeki en yüksek sayı) ile piyasadaki diğer tüm el tipi akustik kameralardan daha uzak mesafeden daha küçük sızıntıları ve deşarjları tespit eder.
Cihazla birlikte sunulan raporlama yazılımı; çevrimdışı analiz, düzenleme ve rapor oluşturma imkanı tanıyarak rutin bakım süreçlerini basitleştirir.
Uygulama Alanları
- Kısmi Deşarj (PD) Tespiti: Trafolarda, şalt sahalarında ve güç ekipmanlarındaki elektriksel hataları 100 kHz'e kadar ultrasonik frekans tespiti ile belirleme.
- Basınçlı Hava ve Gaz Kaçağı Tespiti: Pnömatik sistemlerde, boru hatlarında ve endüstriyel tesislerdeki hava kaçaklarını konumlandırma; enerji maliyetlerinden tasarruf ve sistem verimliliği sağlama.
- Endüstriyel Gürültü Kaynağı Tanımlama: Üretim tesislerinde, makinelerde ve üretim hatlarında gürültü azaltma ve yönetmelik uyumluluğu için gürültü kaynaklarını noktasal belirleme.
- Otomotiv NVH Testleri: Araçlardaki gürültü, titreşim ve sertlik (NVH) analizi; kabin akustiğini optimize etme ve tıkırtı, gıcırtı veya rüzgar gürültüsünü tespit etme.
- HVAC Sistem Teşhisi: Klima, havalandırma ve ısıtma sistemlerindeki anormal sesleri algılama; fan gürültüsü, kanal sızıntıları ve kompresör sorunlarını giderme.
Öne Çıkan Özellikler
- Endüstri Lideri Hassasiyet: 200 mikrofonlu dizin ile en zayıf akustik sinyalleri yakalama kapasitesi.
- Üstün Menzil Performansı: Diğer el tipi cihazlara oranla çok daha uzak mesafeden hassas ölçüm.
- Gelişmiş Analiz: 100 kHz'e kadar geniş frekans bandı ile karmaşık elektriksel ve mekanik hataların teşhisi.
- Profesyonel Raporlama: Çevrimdışı düzenleme ve hızlı rapor oluşturma yazılımı desteği.
CRY8124 Advanced: Teknik Özellikler
CRY8124, 200 kanallı mikrofon dizini ve genişletilmiş frekans aralığı ile endüstriyel denetimlerde en yüksek hassasiyeti sunan profesyonel akustik görüntüleme çözümüdür.
Akustik ve Görüntüleme Performansı

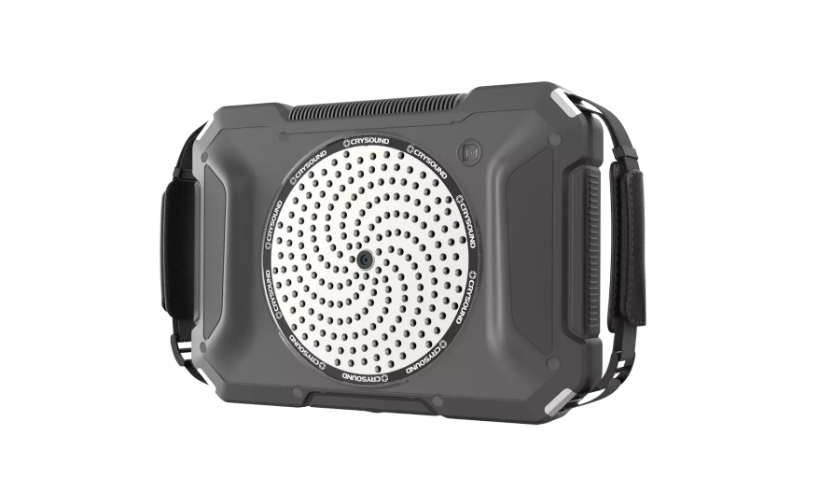

- Mikrofon Dizini: 200 kanal MEMS mikrofon (Sektör lideri hassasiyet)
- Frekans Aralığı: 2 kHz – 100 kHz
- Ses Basınç Seviyesi (SPL): 28 dB – 132 dB
- Test Mesafesi: 0.2 m – 200 m
- Minimum Sızıntı Tespiti: 10 metrede 0.0029 L/dak (2.7 bar)
- Kamera: 13 MP çözünürlük, 1x - 6x dijital zoom ve 4 adet LED aydınlatma
- Görüş Alanı (FOV): 66°
- Ekran ve Kullanıcı Arayüzü
- Ekran: 8 inç Kapasitif Dokunmatik Ekran
- Çözünürlük: 1920 × 1200 piksel
- Parlaklık: 600 nit (Otomatik ve manuel ayarlanabilir)
- Dil Desteği: Türkçe, İngilizce, Almanca, Fransızca, İspanyolca ve 10+ dil seçeneği
Veri Yönetimi ve Bağlantı
- Depolama: 64 GB Dahili + 64 GB Harici TF Kart desteği
- Veri Formatları: .jpg (resim), .mp4 (video - 10 dk), .wav (ses), .cdat (ham veri)
- Bağlantı Portları: 2 adet USB-C (Şarj, HDMI, veri), 3.5 mm ses jakı, TF ve SIM kart slotu (4G/5G desteği)
- Kablosuz: Wi-Fi, Bluetooth® 5.2 ve kapsamlı GNSS (GPS, BDS, GLONASS vb.)
Güç ve Fiziksel Yapı
- Batarya: 6600 mAh akıllı batarya (Göstergeli ve değiştirilebilir)
- Çalışma Süresi: 5 saate kadar kesintisiz kullanım
- Boyutlar: 270 × 190 × 51 mm
- Ağırlık: 1.4 kg
- Dayanıklılık: IP54 koruma sınıfı, 1.2 m düşme testi, titreşim ve şok koruması (IEC standartları)
Gelişmiş Fonksiyonlar
- Çok noktalı görüntüleme ve yönsel odaklama (Directional Focus)
- Mesafe ölçümü ve sızıntı miktarı tahmini
- PRPD Spektrumu ve elektriksel deşarj tipi tanımlama
- Resim etiketleme ve doğrudan rapor dışa aktarımı
- 4 kanallı analog giriş (IEPE ve Phantom Power desteği)
Sektörün En Yüksek Performansı
CRY8124; 200 mikrofonu, 100 kHz bant genişliği ve sektördeki en hızlı işlemcisi ile en küçük sızıntıları ve kısmi deşarjları (PD), diğer tüm sistemlerden çok daha uzak mesafeden noktasal olarak belirler.
- Üstün Menzil: Sızıntıları ilk nesil cihazlara göre 2 kat daha uzak mesafeden tespit eder.
- Yüksek Hassasiyet: 10 metreden 2.7 bar basınçtaki 0.0029 L/dak sızıntıları yakalar.
- Maksimum Güvenlik: Uzun menzilli algılama ile operatörü riskli ve toksik alanlardan uzak tutar.
- 4 Kat Verimlilik: Geniş kapsama alanı sayesinde denetim sürecini 4 kattan fazla hızlandırır.
Gürültülü Ortamlarda 2 Kat Daha Yüksek Algılama Kapasitesi
Saha denetimlerinde arka plan gürültüsü akustik kameraların performansını kısıtlayan en büyük engeldir. CRY8124, bu sorunu aşmak için yeni ve güçlü 'HyperVision' algoritmasını kullanır.
- HyperVision Teknolojisi: Farklı ses kaynakları arasındaki karşılıklı girişimi (interferans) sönümler.
- Vurgulu Hedef Sinyali: Hedef ses kaynağını belirginleştirerek karmaşık gürültü altındaki gizli sızıntıları ortaya çıkarır.
- Hassas Tanımlama: Daha önce fark edilemeyen ses kaynaklarını %100 doğrulukla tespit eder ve görselleştirir.

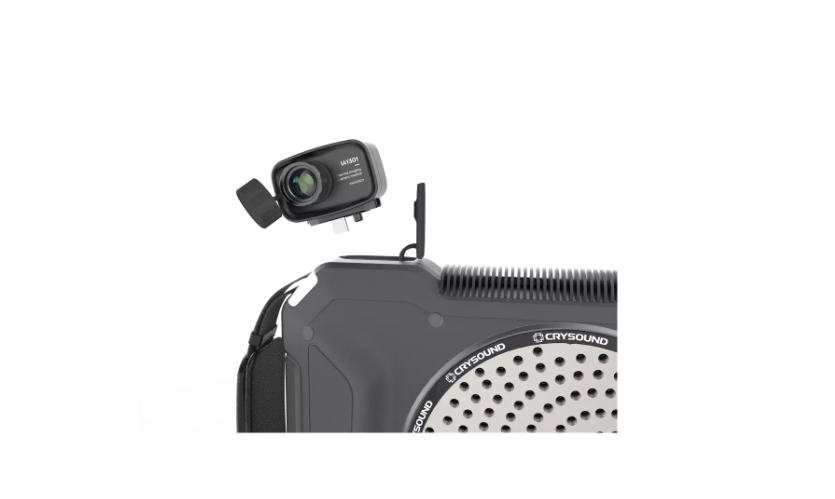

Termal ve Akustik Görüntüleme: Eş Zamanlı Teşhis
Kızılötesi teknolojisinin akustik kamera ile entegrasyonu, denetim kapasitesini ve verimliliğini zirveye taşır. Bu hibrit yapı, hem termal hem de akustik görüntülerin aynı anda izlenmesini sağlayarak hiçbir detayın gözden kaçmamasını sağlar.
- Hibrit Görselleştirme: Akustik ve termal verileri aynı anda sunarak tek seferde tam denetim sağlar.
- Yüksek Çözünürlük: 640×512 veya 384×288 termal çözünürlük seçenekleri.
- Geniş Sıcaklık Aralığı: -20°C ile 500°C arası ölçüm ile kondenstoplarda hassas analiz.
- Bütünleşik Denetim: Tek cihazla hem ses hem sıcaklık verisi üzerinden hızlı karar alma.

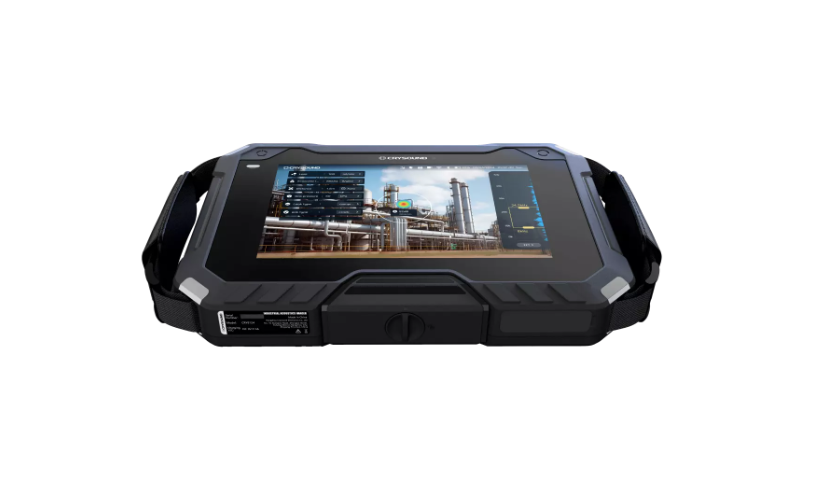

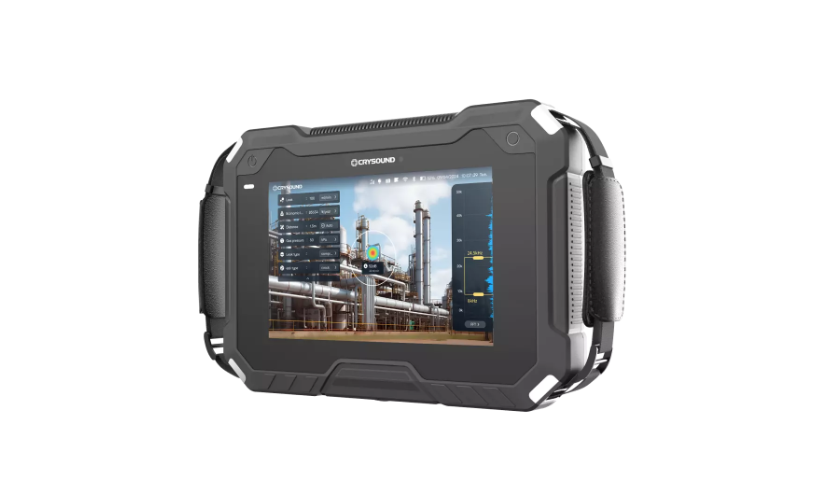

Ergonomik Tasarım ve Birinci Sınıf Ekran
Sadece 1.4 kg ağırlığındaki cihaz, yumuşak kauçuk kaplamasıyla güvenli tutuş ve konforlu kullanım sunar. Ergonomik tutamağı, farklı senaryolarda tek elle güvenli operasyon sağlar.
- Hafif ve Dayanıklı: Kauçuk kaplı gövde, sadece 1.4 kg ağırlık.
- Yüksek Çözünürlüklü Ekran: 8 inç boyutunda, 1920x1200 çözünürlüklü LCD panel.
- Güneş Işığında Okunabilirlik: 600 nit parlaklık ile doğrudan güneş altında net görüntü.
- Tek El Kullanımı: Ergonomik yapı ile maksimum kullanıcı konforu.
Sızıntı Tespiti ve Kısmi Deşarj (PD) İçin Yeni Yazılım
CRY8124, gaz/vakum sızıntısı tespiti ve PD lokalizasyonunu basitleştiren tamamen yenilenmiş bir yazılım arayüzüne sahiptir. Kullanıcı dostu yapısı sayesinde arıza kaynaklarını hızla tanımlayarak operasyonel verimliliği artırır.
- Sızıntı Analizi: Gaz ve vakum sızıntılarını hassas bir şekilde konumlandırır ve miktarını (leak rate) ölçer.
- PD Tanımlama: Kısmi deşarj noktalarını noktasal olarak belirler ve deşarj tipini otomatik olarak sınıflandırır.
- Hızlı Teşhis: Gelişmiş PD özellikleri ile elektriksel varlıkların güvenilirliğini sağlar ve plansız duruşları minimize eder.

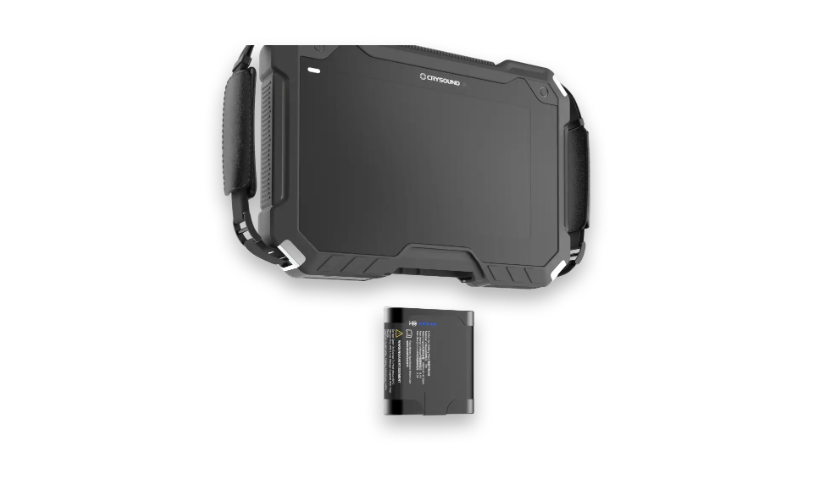

Yedekli Batarya ile 10 Saate Kadar Çalışma Süresi
CRY8124, kesintisiz denetimler için gelişmiş ve değiştirilebilir akıllı bataryalarla donatılmıştır. Standart pakette sunulan iki batarya, tüm gün süren saha operasyonlarını destekler.
- Uzun Çalışma Süresi: Her batarya ile 5 saate kadar, toplamda 10 saat kesintisiz kullanım.
- Akıllı Batarya Yönetimi: Üzerindeki LED göstergeler sayesinde doluluk oranı anlık izlenebilir.
- Hızlı Değişim: Sahada kolayca değiştirilebilen yapı ve harici şarj ünitesi.
- Kesintisiz Test: Yedek batarya desteğiyle iş akışını bölmeden tam gün çalışma.
Bluetooth® ve Wi-Fi ile Maksimum Verimlilik
CRY8124, kablosuz bağlantı seçenekleriyle karmaşık endüstriyel ortamlarda güvenli ve hızlı veri aktarımı sağlar.
- Kablosuz Ses: Bluetooth kulaklık desteğiyle kablo riskini ortadan kaldırarak güvenli dinleme sağlar.
- Hızlı Paylaşım: Akıllı telefon uygulamalarına anlık veri transferi ve hızlı rapor paylaşımı.
- Wi-Fi Aktarımı: PC tabanlı raporlama yazılımlarına kablosuz ve zahmetsiz veri gönderimi.
- Kesintisiz İş Akışı: Sahadaki verileri anında kurumsal uygulamalara entegre eder.

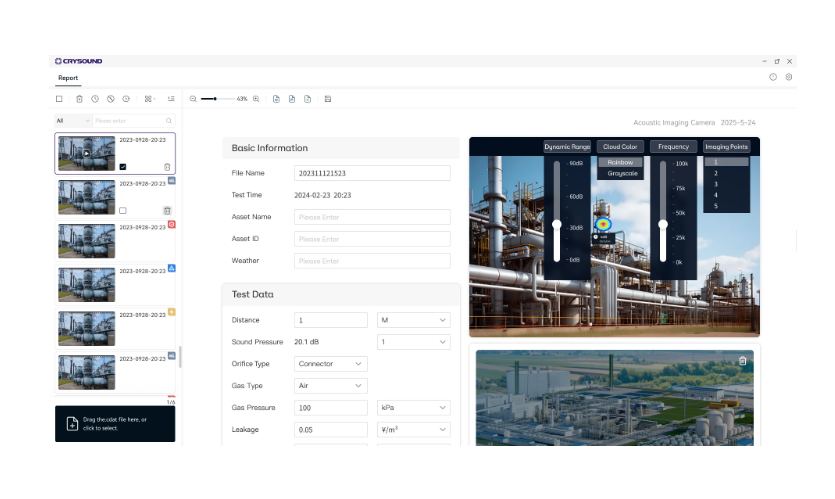

Gelişmiş Raporlama Yazılımı
CRY8124, kullanıcı deneyimini ve operasyonel verimliliği artırmak için tasarlanmış gelişmiş bir raporlama yazılımı ile birlikte sunulur.
- Yenilenen Arayüz: Kullanımı kolaylaştıran, sezgisel ve modern arayüz tasarımı.
- Kablosuz Veri Aktarımı: Kablo karmaşasına son veren hızlı ve sorunsuz veri transferi.
- Bütünleşik Analiz: Hem akustik hem de kızılötesi (termal) veriler için kapsamlı analiz ve raporlama.
- Gelişmiş Veri İşleme: Detaylı incelemeler için güçlü veri işleme ve post-proses araçları.
